HDPE膜材料熱敏感性影響采取的質(zhì)量措施

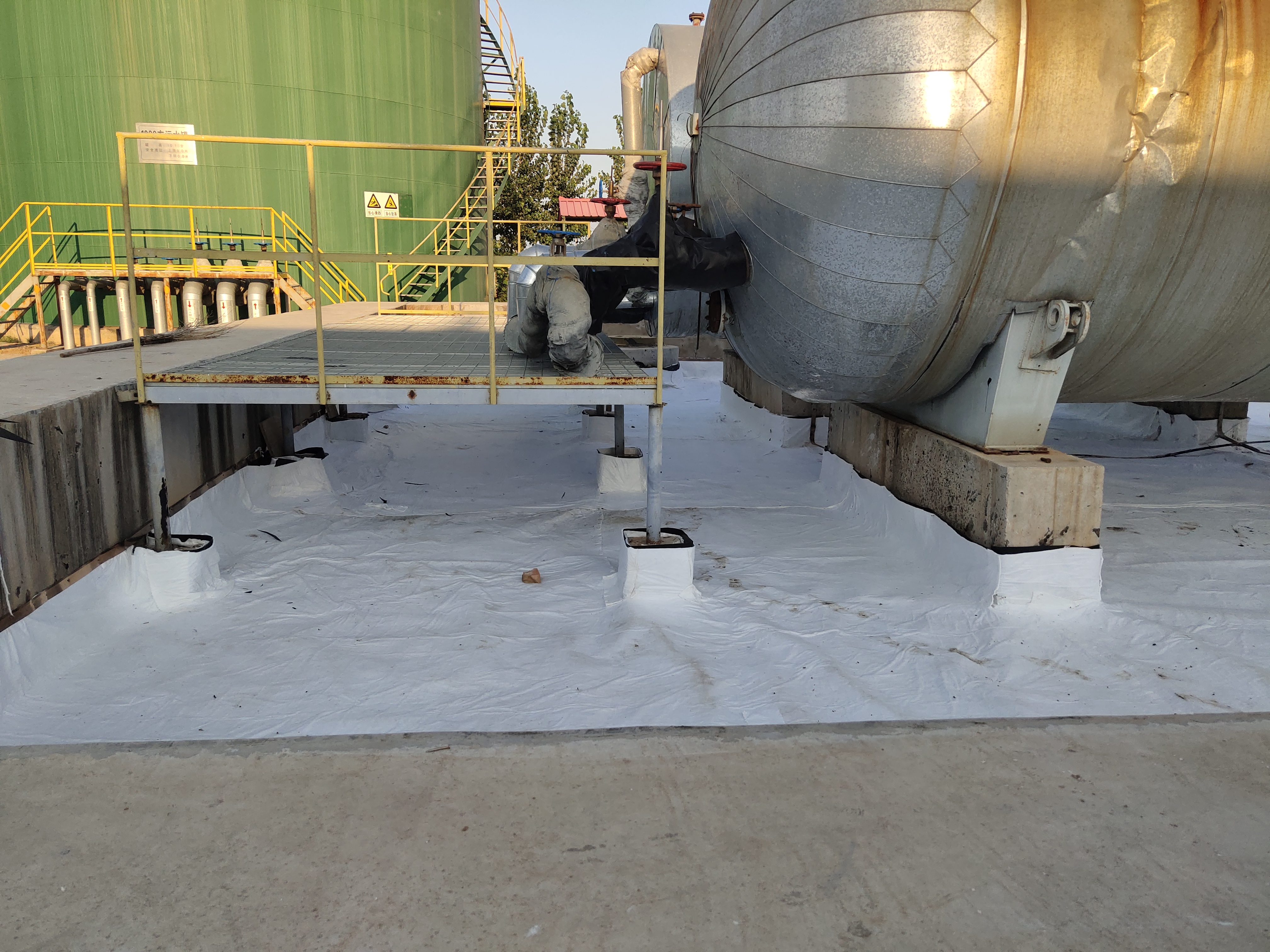

“HDPE膜材料熱敏感性影響”采取的質(zhì)量控制措施：HDPE防滲膜具有良好的延展性和熱敏感性，在環(huán)境溫度升高條件下會(huì)產(chǎn)生明顯的熱膨脹，產(chǎn)生表面隆起，為解決此問(wèn)題采用高溫鋪設(shè)、低溫回填、中粗砂間隔攤鋪施工措施避免問(wèn)題的發(fā)生。在鋪設(shè)時(shí)，選擇溫度較高的天氣時(shí)段進(jìn)行，使HDPE膜處于較大的伸長(zhǎng)量下施工，避免熱脹隆起。回填中粗砂時(shí)，選擇氣溫較低時(shí)段，此時(shí)HDPE膜由于冷縮作用較為平整，膜底空氣較少；在中粗砂回填時(shí)，采用間隔堆放，然后攤平，保證膜底空氣均勻分布，不向同一方向趕壓。
“未采取排氣措施”增加的質(zhì)量控制措施：將HDPE膜在環(huán)墻邊緣留10m接縫不焊接，用于排出膜底空氣，待中粗砂按上述方式回填后，進(jìn)行焊接。在環(huán)墻基礎(chǔ)運(yùn)土坡道對(duì)面的坡腳處選為焊縫預(yù)留位置，將此位置立面膜下延部分與底面膜搭接焊縫預(yù)留10m不焊，然后進(jìn)行土工布鋪設(shè)、中粗砂回填，待這兩道工序施工完畢后，將此道焊縫擠壓焊接，并覆蓋好土工布、補(bǔ)填好中粗砂。
“自動(dòng)熱熔焊機(jī)參數(shù)設(shè)置偏大”采取的質(zhì)量控制措施：將自動(dòng)焊機(jī)設(shè)置為合適的溫度、速度，確保焊縫平整。在熱熔焊正式焊接前，進(jìn)行焊接試驗(yàn)，在保證剪切和剝離性能前提下，調(diào)整最佳的溫度和速度，盡量減小HDPE膜受熱變形量。對(duì)幾種不同焊接溫度、速度下的焊接試件進(jìn)行進(jìn)行剪切和剝離試驗(yàn)，對(duì)比分析后得出最佳的焊接參數(shù)。
“無(wú)陰角基層方面施工措施”增加的質(zhì)量控制措施：將陰角下方墊10cm左右細(xì)砂土，并在施工中注意陰角處HDPE膜鋪設(shè)質(zhì)量，保證HDPE膜與基層貼實(shí)。由于HDPE防滲膜具有一定的硬度、韌性，不能緊密的與陰角貼實(shí)，并且根據(jù)標(biāo)準(zhǔn)規(guī)范要求鋪設(shè)時(shí)不能產(chǎn)生折皺，折皺在基礎(chǔ)沉降時(shí)會(huì)形成應(yīng)力集中點(diǎn)。現(xiàn)場(chǎng)實(shí)測(cè)實(shí)量，陰角懸空為弧形，最大懸空量約10cm，陰角貼實(shí)保障措施采用在膨潤(rùn)土墊鋪設(shè)前用不含尖銳物的細(xì)質(zhì)砂土將陰角處墊實(shí)的方法，墊實(shí)形式為斜邊高10cm的三角形墊層，鋪設(shè)HDPE防滲膜時(shí)注意鋪設(shè)質(zhì)量確保貼實(shí)。
同類(lèi)文章排行
- 復(fù)合土工膜防滲工程的質(zhì)量控制與改進(jìn)探析
- 復(fù)合土工膜焊接工藝及焊縫質(zhì)量檢測(cè)技術(shù)
- 土工膜缺陷對(duì)土石壩滲流影響及安全性評(píng)價(jià)
- 防滲型復(fù)合土工膜在疏浚環(huán)保中怎樣不被風(fēng)浪破壞？
- 復(fù)合型土工膜在水利工程中的應(yīng)用及鋪設(shè)注意事項(xiàng)
- 關(guān)于魚(yú)塘防滲膜施工方法有哪些您了解嗎
- 土工布都有哪些性能要求？
- 渠道土工膜焊縫檢測(cè)及采購(gòu)和保存的質(zhì)量控制要點(diǎn)
- 什么是土工膜？土工膜有哪些材料？
- 土工織物鋪設(shè)接縫時(shí)應(yīng)采用縫合和熱粘接方式
最新資訊文章
- 復(fù)合土工膜施工前，這 3 大質(zhì)量關(guān)卡必須過(guò)
- 從阻隔滲透到抗老化，復(fù)合土工膜如何破解復(fù)雜環(huán)境施工難題？
- 土工膜鋪設(shè)的隱藏技巧：如何避免90%的漏水隱患？
- 基層處理+防滲毯鋪設(shè)：打造頂級(jí)防滲效果的秘訣！
- 垂直 vs 水平！水池防滲方案終極對(duì)決，答案讓人大跌眼鏡
- 膨潤(rùn)土防水毯施工前必看：基層檢查、環(huán)境評(píng)估、材料準(zhǔn)備攻略！
- 會(huì)呼吸的防水材料！膨潤(rùn)土防水毯的智能自修復(fù)機(jī)制大揭秘
- HDPE如何攻占高端制造市場(chǎng)？
- HDPE土工膜：化工、石化、油田領(lǐng)域的“全能防護(hù)盾”
- 暴雨季施工必備：高溫環(huán)境防滲膜焊接安全操作手
首頁(yè)
電話(huà)
QQ
聯(lián)系
