對于選擇防水土工布等膜材最直觀的參數是什么
工程中經常涉及到選用材料個規格問題，對于防水土工布的設計，最直觀的參數就是材料的厚度，在相同制作工藝的基礎上，材料厚度的確定可以表明材料的其他參數也能夠相應確定。
（1）計算參數選擇要求
根據《聚乙烯（PE）土工膜防滲工程技術規范》中的要求，防水土工布的損壞拉應力不可低于12MPa，彈性模量在5℃時不可小于70MPa。
根據工程實地資料，最深砂石坑約16米，按照最大深度取值，計算薄膜承受的水壓力為0.16MPa，考慮到保護層砂石最大粒徑，為減少對防水土工布的損壞，盡量采用粒徑較小的卵石進行填筑，初步選定最大粒徑d=20mm。
（2）影響因素分析
在初步選定防水土工布材料的理論計算中，主要考慮了水壓力對膜厚度的要求，在實際工況中，除了水壓力外，會增加土壓力、毛細水壓力等不同力的綜合作用，同時公式中選用的砂礫石為理想狀態，假定不存在棱角和尖刺，實際工程中可能出現塊石或有較尖邊緣的回填料，在對膜厚度的選定時應留出較大的安全系數，技術規范中建議采用4至5倍的安全系數。
根據《聚乙烯土工膜防滲工程技術規范》等相關規范的要求，防水土工布的厚度不可小于0.5mm，在考慮了安全系數后，理論計算得出的土工膜厚度為0.023mm，仍小于規定要求，但考慮到設計工況考慮因素的復雜性，防水土工布聯接等方面存在的不可預見性，對理論結果的計算僅作為參考值。

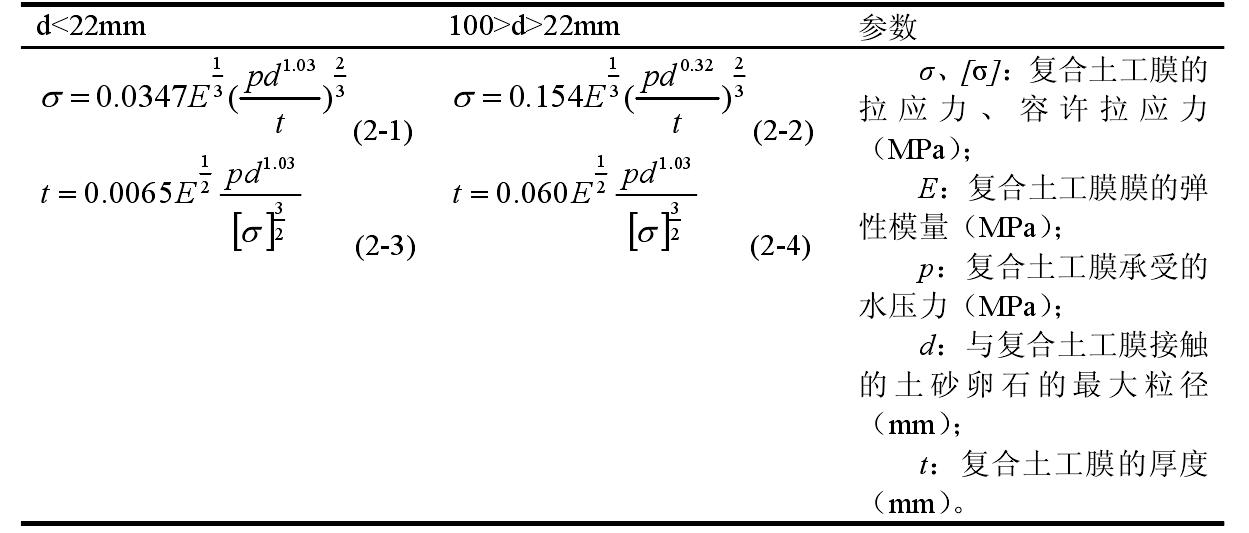

復合土工膜厚度計算公式
