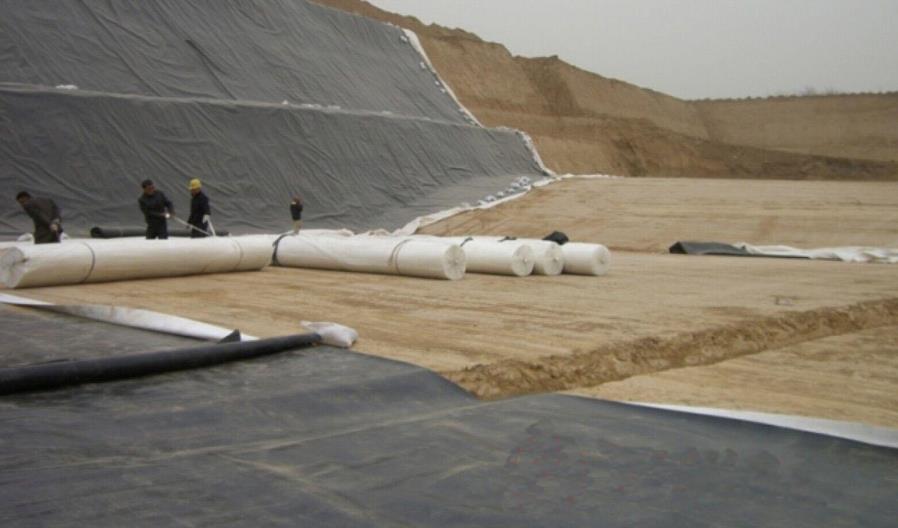

復合土工膜勁度和伸長率可完全滿足壩體變形要
根據復合土工膜的特點，使用專利技術，在柔性應變計安裝底板上用鉚釘固定連接過渡復合土工膜片，再用土工膜施工時的專用焊槍焊接成一體，引出電纜采用PVC管保護后同樣用焊槍焊接，實現了土工膜表面應變監測，避免了在復合土工膜上鉆孔，維持了壩面復合土工膜的整體性和完整性。
①壩體及混凝土保護層的應力及位移都不大,面板除了靠近岸坡的地方有較小的拉應力以外,河床中部的大部分地方是壓應力,且并未超過破壞極限。與已建的堆石壩相比較,其靜力三維有限元的應力應變計算值基本上是合理的。
②由于大壩采用復合土工膜作為柔性防滲材料,因此重點應放在考慮在竣工期及蓄水后,復合土工膜的強度及伸長率能否滿足壩體變形后的要求。考慮大壩蓄水后豎縫及周邊縫的變形情況,縫間作為柔性止水材料的土工膜應預留一定量可供自由拉伸的土工膜,防止由于變形可能對土工膜造成的破壞。由于工程中將混凝土保護層直接澆筑于復合土工膜之上,因此認為復合土工膜與上游混凝土保護層的變形相一致,在沿壩軸線方向上的變形主要產生于連接單元,這是因為與混凝土相比土工膜的勁度很低,變形主要在接縫處產生。且土工膜只承受拉應力,當縫間相互靠攏時土工膜處于松弛狀態。從竣工期及蓄水期的豎縫及周邊縫沿壩軸線的變形情況來看,大部分的豎縫均處于受壓狀態,只有靠近壩底及兩岸岸坡的豎縫張開,且張開量很小,最大只有0.27cm。由于在縫間均留有一定量可供自由拉伸的土工膜,可以認為沿壩軸線方向上的復合土工膜的強度及伸長率完全滿足變形要求。
③在順壩坡的方向上,復合土工膜與混凝土保護層共同變形后,得到各結點順壩坡方向上的位移,根據位移分別計算保護層與土工膜的應力。根據計算結果可知,在竣工期和蓄水后接觸面單元的法向應力均為正,即混凝土保護層與墊層之間被壓緊。可以看出,變形后復合土工膜的最大伸長為0.9cm,伸長變形率為0.07%,發生在蓄水后壩高的中部,根據復合土工膜的縱向拉伸變形曲線可得,復合土工膜的最大拉應力為0.185kN。可以看出順坡向復合土工膜的勁度和伸長率完全滿足壩體變形要求。
