焊接膠接質(zhì)量拉伸試驗嚴(yán)禁使用廢料及回收料

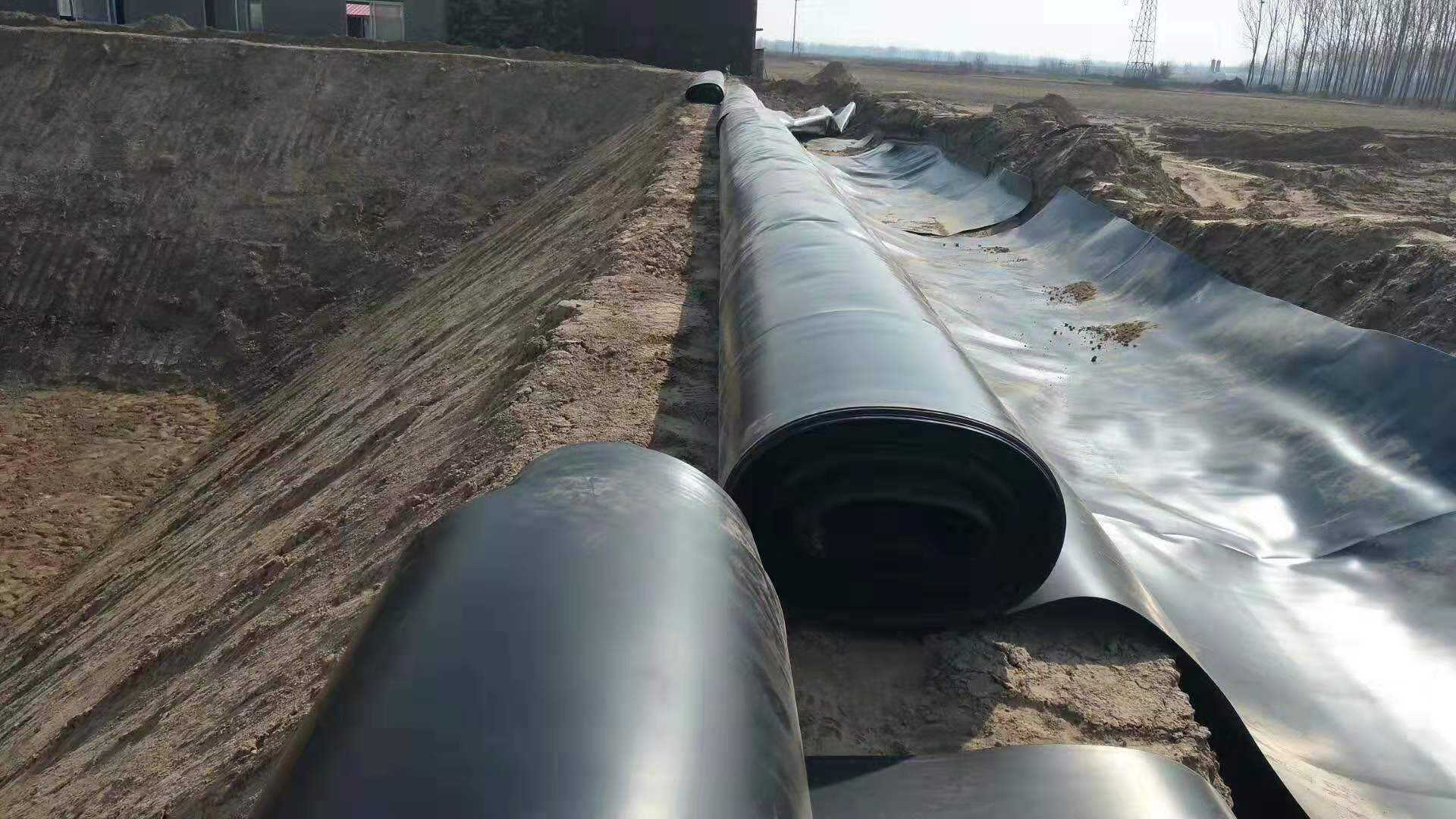

庫盤防滲復(fù)合土工膜采用兩布一膜(200g/m2/0.5mmPE/200g/m2)，其中土工布采用長絲紡粘針刺非織造土工布，其標(biāo)準(zhǔn)按《土工合成材料長絲紡粘刺非織造土工布》（GB/T17639-2008）。庫盤鋪設(shè)土工膜采用布下、膜上方式鋪設(shè)，膜幅寬6m，膜搭接寬度0.10m，搭接方法采用焊接。極限鋪膜長度不能超過200m。土工膜焊接采用熱楔型雙縫焊接機，為保證焊接質(zhì)量，應(yīng)根據(jù)大氣溫度，風(fēng)速變化，調(diào)節(jié)焊接溫度與行走速度。因此，每天早、晚與中午應(yīng)通過試驗調(diào)置不同的溫度與速度。如采用聚氯乙烯土工膜，可采用粘接法，要求粘貼牢固、均勻、可靠，拼接前應(yīng)將拼接帶部位擦拭干凈，以保證接縫密合質(zhì)量。
土工膜的局部補漏，采用膠粘法，粘結(jié)膠應(yīng)不溶解于水，粘接前應(yīng)清潔粘接部位，邊涂膠，邊貼合，并用砂袋慢慢拖壓，使接縫貼合牢固。粘接后，應(yīng)進行質(zhì)量檢查，若發(fā)現(xiàn)漏膠部位，應(yīng)立即補膠。
鋪設(shè)時務(wù)必使膜與坡腳妥貼，施工時發(fā)現(xiàn)損傷，應(yīng)及時修補，密切注意防火，焊接時采用充氣法進行檢測，充氣壓力不小于0.05MPa，氣帶隆起時間不小于10min。
焊接、膠接質(zhì)量應(yīng)通過抽樣作拉伸試驗，拼接強度要求不低于母材強度的80%，抽樣部位與數(shù)量根據(jù)具體情況決定。選擇的膜料質(zhì)量必須復(fù)核相關(guān)規(guī)范要求，嚴(yán)禁使用廢料及回收料。
同類文章排行
- 防滲土工膜鋪設(shè)全流程解析！5 步避開 90% 工程隱患，防水效果提升 3 倍
- 影響復(fù)合土工膜材料耐久性的主要因素有哪些？
- 如何加強渠道防滲工程的質(zhì)量管理以HDPE土工膜為例
- 蓄水池防滲中,塑料類和復(fù)合土工膜均有應(yīng)用
- 復(fù)合土工膜在渠道防滲節(jié)水改造中的應(yīng)用
- 渠道中應(yīng)用土工膜連接的質(zhì)量控制要點
- 公路工程中土工布的物理特性有哪些？
- 魚塘養(yǎng)殖土工膜施工經(jīng)驗介紹
- 土工膜軋花成糙法和化學(xué)發(fā)泡成糙方法有什么區(qū)別
- 膠接法施工土工膜的水力性能變化及膠接法拼接要求
最新資訊文章
- 復(fù)合土工膜施工前，這 3 大質(zhì)量關(guān)卡必須過
- 從阻隔滲透到抗老化，復(fù)合土工膜如何破解復(fù)雜環(huán)境施工難題？
- 土工膜鋪設(shè)的隱藏技巧：如何避免90%的漏水隱患？
- 基層處理+防滲毯鋪設(shè)：打造頂級防滲效果的秘訣！
- 垂直 vs 水平！水池防滲方案終極對決，答案讓人大跌眼鏡
- 膨潤土防水毯施工前必看：基層檢查、環(huán)境評估、材料準(zhǔn)備攻略！
- 會呼吸的防水材料！膨潤土防水毯的智能自修復(fù)機制大揭秘
- HDPE如何攻占高端制造市場？
- HDPE土工膜：化工、石化、油田領(lǐng)域的“全能防護盾”
- 暴雨季施工必備：高溫環(huán)境防滲膜焊接安全操作手
首頁
電話
QQ
聯(lián)系
